CNH2-PROGRAMA DE CALCULOS NEUMATICOS E HIDRUALICOS

Bienvenido
Neumatica
Hidraulica
Tuberias

Datos Neumaticos
Informe



DATOS BASICOS	Rellene todos los campos que se encuentran en este formulario, de esa manera el resultado aproximado sera mas adecuado.
DIAMETRO cm	cm
DIAMETRO VASTAGO (cm)	cm
CARRERA (cm)	cm
PRESION (psi)	psi
PRESION LINEAL (psi)	psi
TIEMPO	sg
CANTIDAD CILINDROS	num

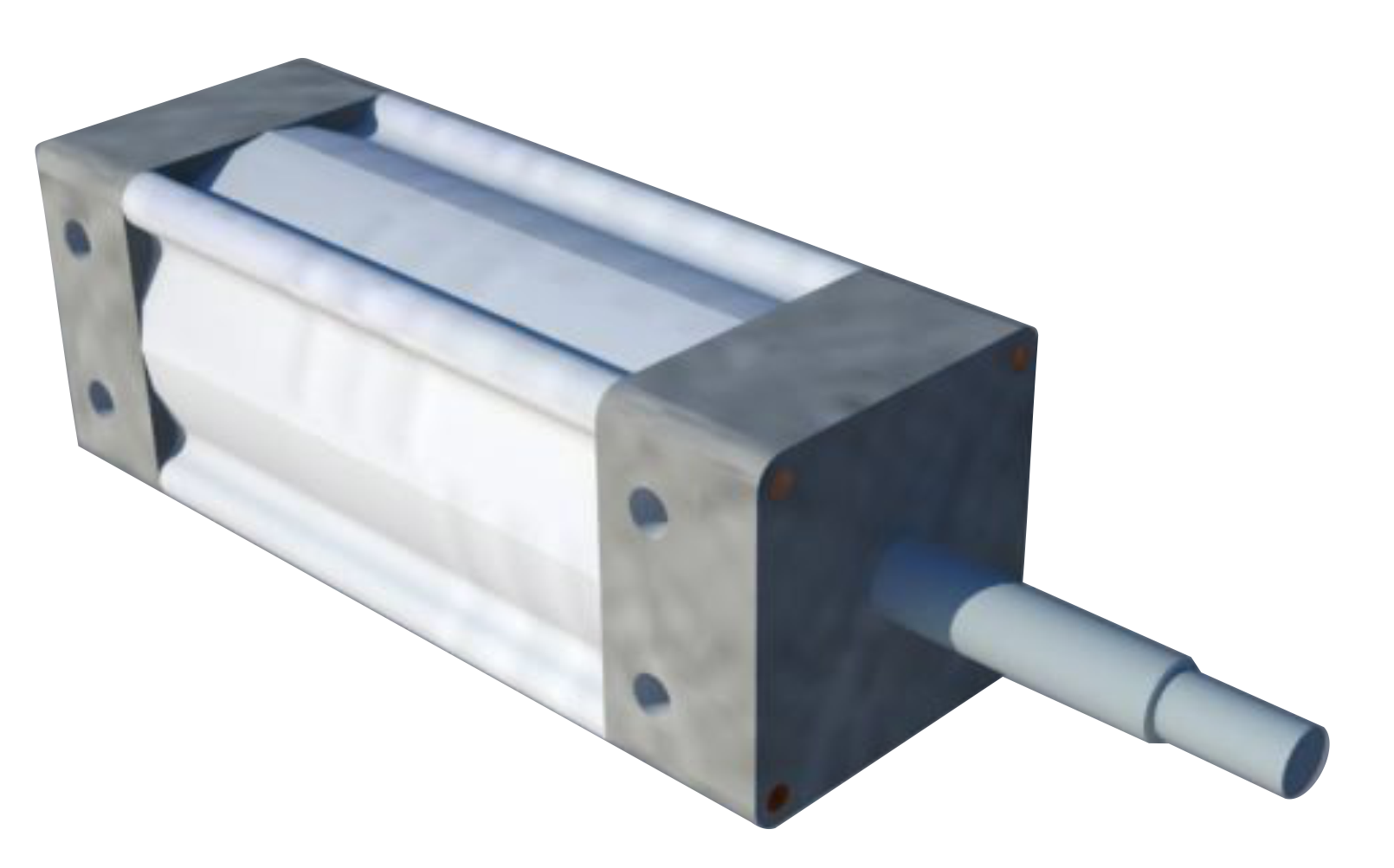

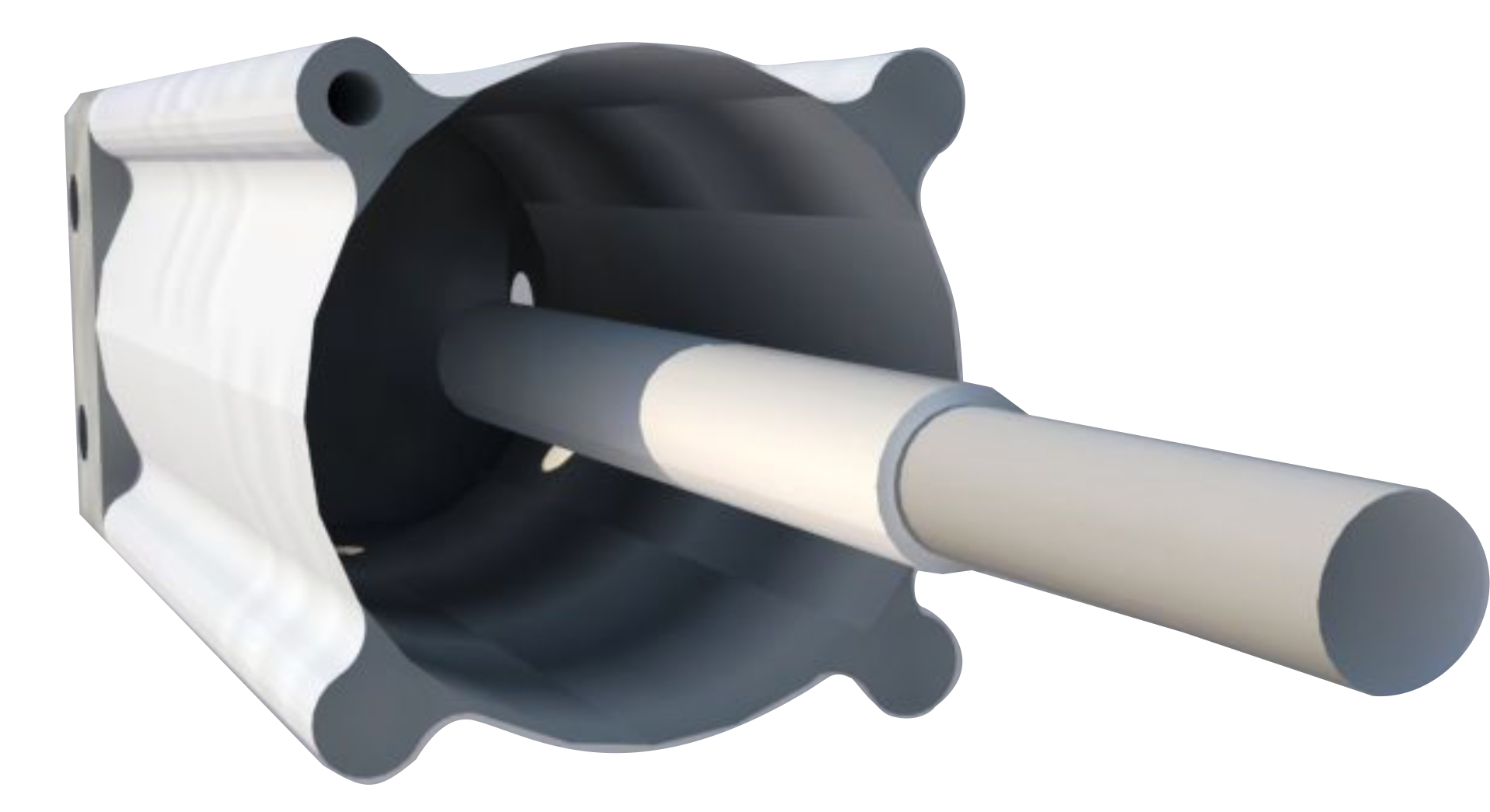

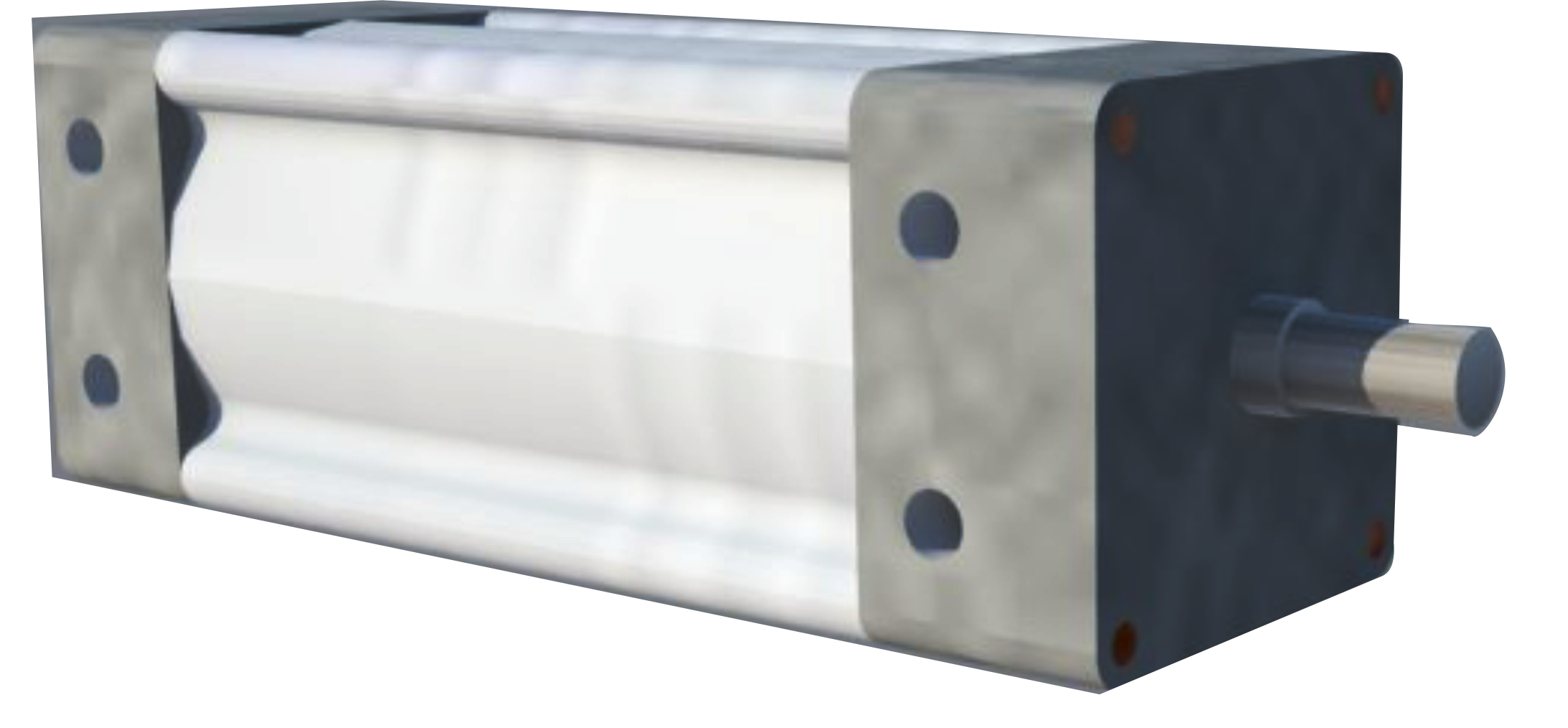

CILINDROS NEUMATICOS

	Diametro Interno	cm
	Diametro Vastago	cm
	Presion	psi
	Carrera	cm
	Area cm2	cm²
	Volumen cm3	cm³
	Corresponde a todo el area interna del cilindro sin contar el vastago.
	Area.Anul cm2	cm²
	Volumen anul cm3	cm³
	Corresponde a todo el area interna del cilindro contando con el vastago.
	Fuerza avance	kg
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el exterior de la camisa.
	Fuerza. retroceso	kg
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el interior de la camisa.
	N Ciclos/minuto	c/min
	Velocidad	m/sg
	Relacion de compresion	RC
	Tiempo	sg
	Cantidad de Cilindros	num

	Diametro Interno	in
	Diametro Vastago	in
	Presion	psi
	Carrera	in
	Area cm2	in²
	Volumen cm3	in³
	Corresponde a todo el area interna del cilindro sin contar el bastago.
	Area.Anul cm2	in²
	Volumen anul cm3	in³
	Corresponde a todo el area interna del cilindro contando con el bastago.
	Fuerza avance	kN
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el exterior de la camisa.
	Fuerza. retroceso	kN
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el interior de la camisa.
	N Ciclos/minuto	c/min
	Velocidad	in/sg
	Relacion de compresion	RC
	Tiempo	sg
	Cantidad de Cilindros	num

COMO FUNCIONA LA NEUMATICA

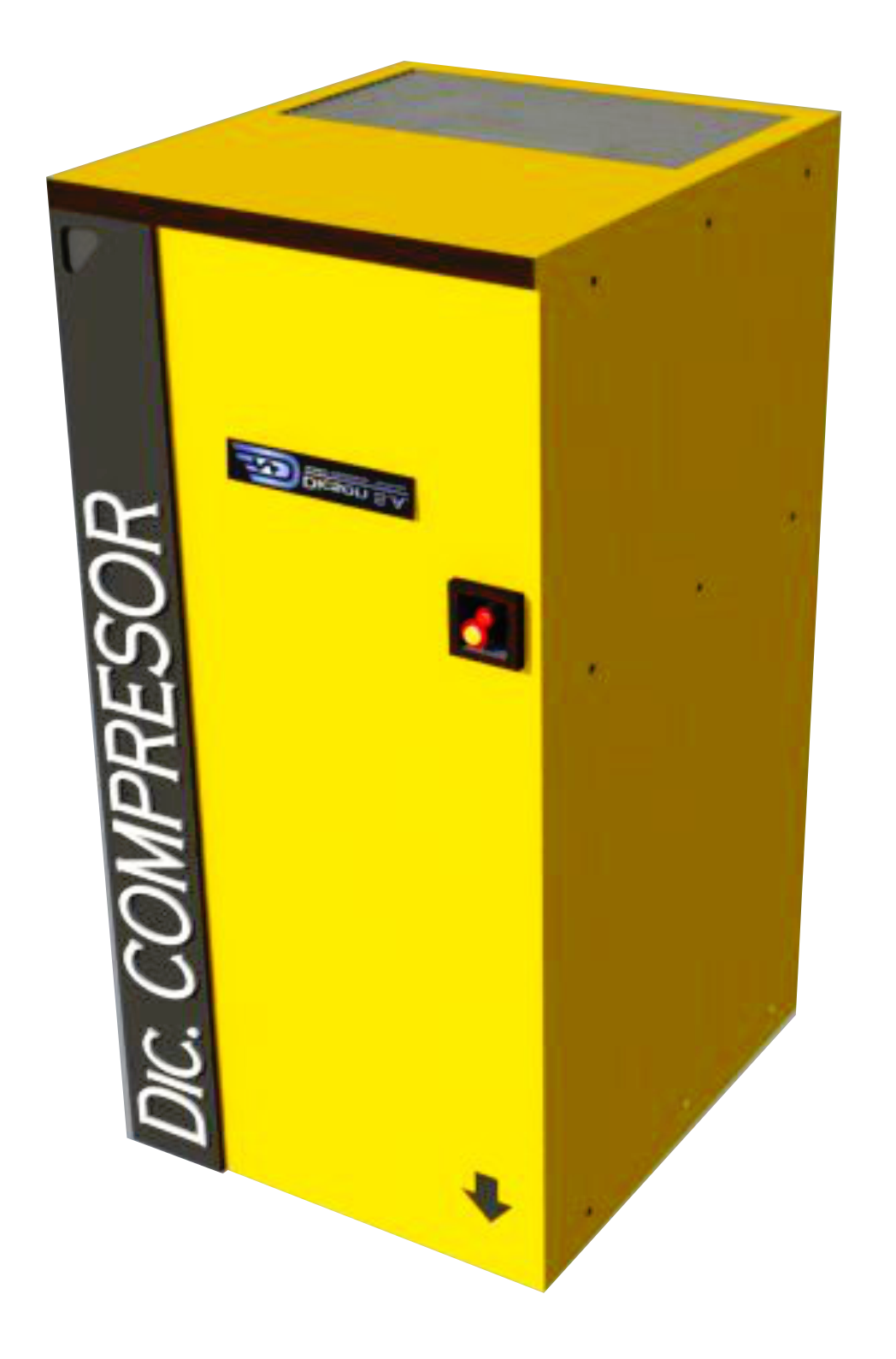

COMPRESOR

Datos Generales
Datos Especificos

	Caudal requerido por un cilindro	SCFM
	Caudal Requerido por la cantidad de cilindros total	Aprox SCFM
	Potencia Compresor Recomendada	Aprox HP
	Todos los datos de este modulo son aproximados, sirven como guia.

	Caudal requerido por un cilindro SCFM	Aprox SCFM
	Caudal requerido por un cilindro en CFM	Aprox CFM
	Caudal Requerido por la cantidad de cilindros en SCFM	Aprox SCFM
	Caudal Requerido por la cantidad de cilindros en CFM	Aprox CFM
	Tiempo de avance	Aprox seg
	Potencia Compresor Recomendada	Aprox HP
	Corresponde a todo el area interna del cilindro contando con el bastago.

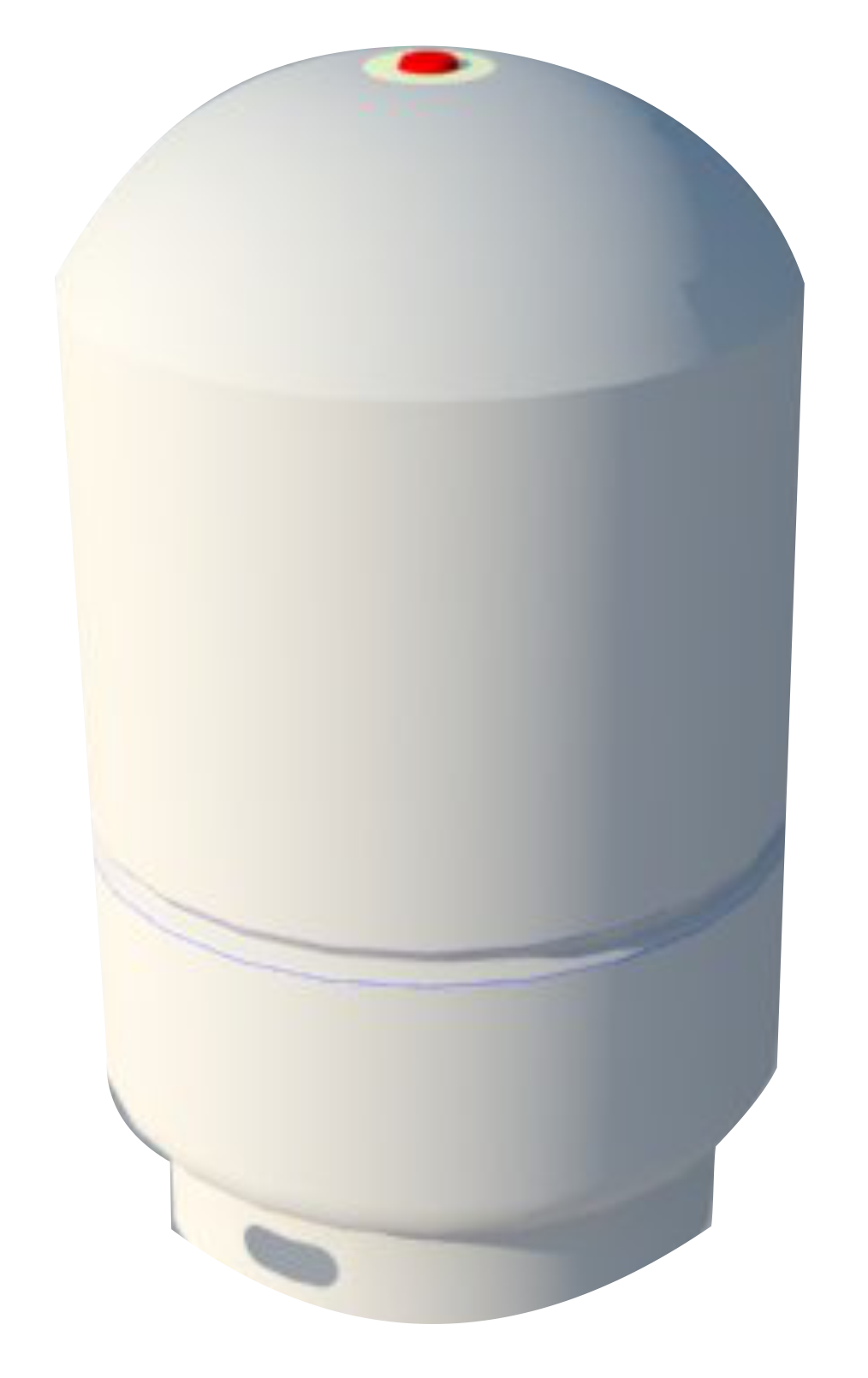

PULMON NEUMATICO

Volumen Total Tanque

GAL

Volumen Total Tanque

m³

Volumen Total Tanque

in³

Volumen Total Tanque

Lts

Volumen Total Tanque

Ft³

Todos los datos de este modulo son aproximados, sirven como guia.

Si desea imprimir esta informacion presione aqui.......

Datos Hidraulicos
Informe



DATOS BASICOS	Rellene todos los campos que se encuentran en este formulario, de esa manera el resultado aproximado sera mas adecuado.
DIAMETRO cm	cm
DIAMETRO VASTAGO (cm)	cm
CARRERA (cm)	cm
PRESION (psi)	psi
TIEMPO	sg
CANTIDAD CILINDROS	num

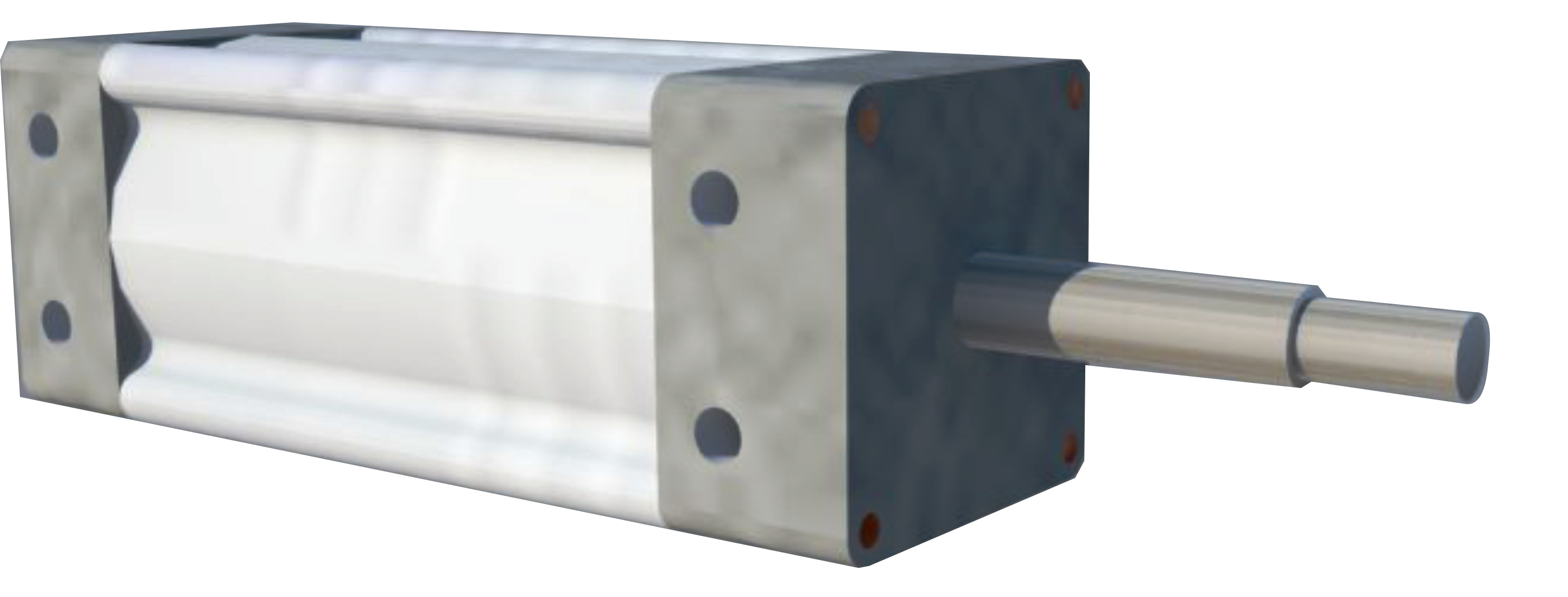

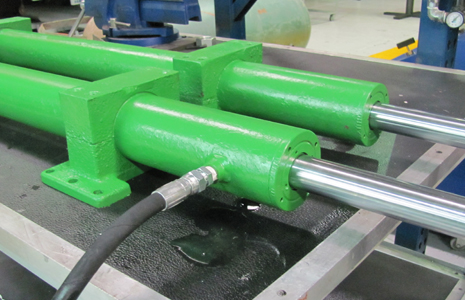

CILINDROS HIDRAULICOS

	Diametro Interno	cm
	Diametro Vastago	cm
	Carrera	cm
	Presion	psi
	Area cm2	cm²
	Volumen cm3	cm³
	Corresponde a todo el area interna del cilindro sin contar el bastago.
	Area.Anul cm2	cm²
	Volumen anul cm3	cm³
	Corresponde a todo el area interna del cilindro contando con el bastago.
	Fuerza avance	kg
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el exterior de la camisa.
	Fuerza. retroceso	kg
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el interior de la camisa.
	N Ciclos/minuto	c/min
	Velocidad	m/sg
	Relacion de compresion	RC
	Tiempo	sg
	Cantidad de Cilindros	num

	Diametro Interno	in
	Diametro Vastago	in
	Carrera	in
	Presion	psi
	Area cm2	in²
	Volumen cm3	in³
	Corresponde a todo el area interna del cilindro sin contar el bastago.
	Area.Anul cm2	in²
	Volumen anul cm3	in³
	Corresponde a todo el area interna del cilindro contando con el bastago.
	Fuerza avance	kN
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el exterior de la camisa.
	Fuerza. retroceso	kN
	Corresponde a toda la fuerza que ejerce para mover el bastago hacia el interior de la camisa.
	N Ciclos/minuto	c/min
	Velocidad	in/sg
	Relacion de compresion	RC
	Tiempo	sg
	Cantidad de Cilindros	num

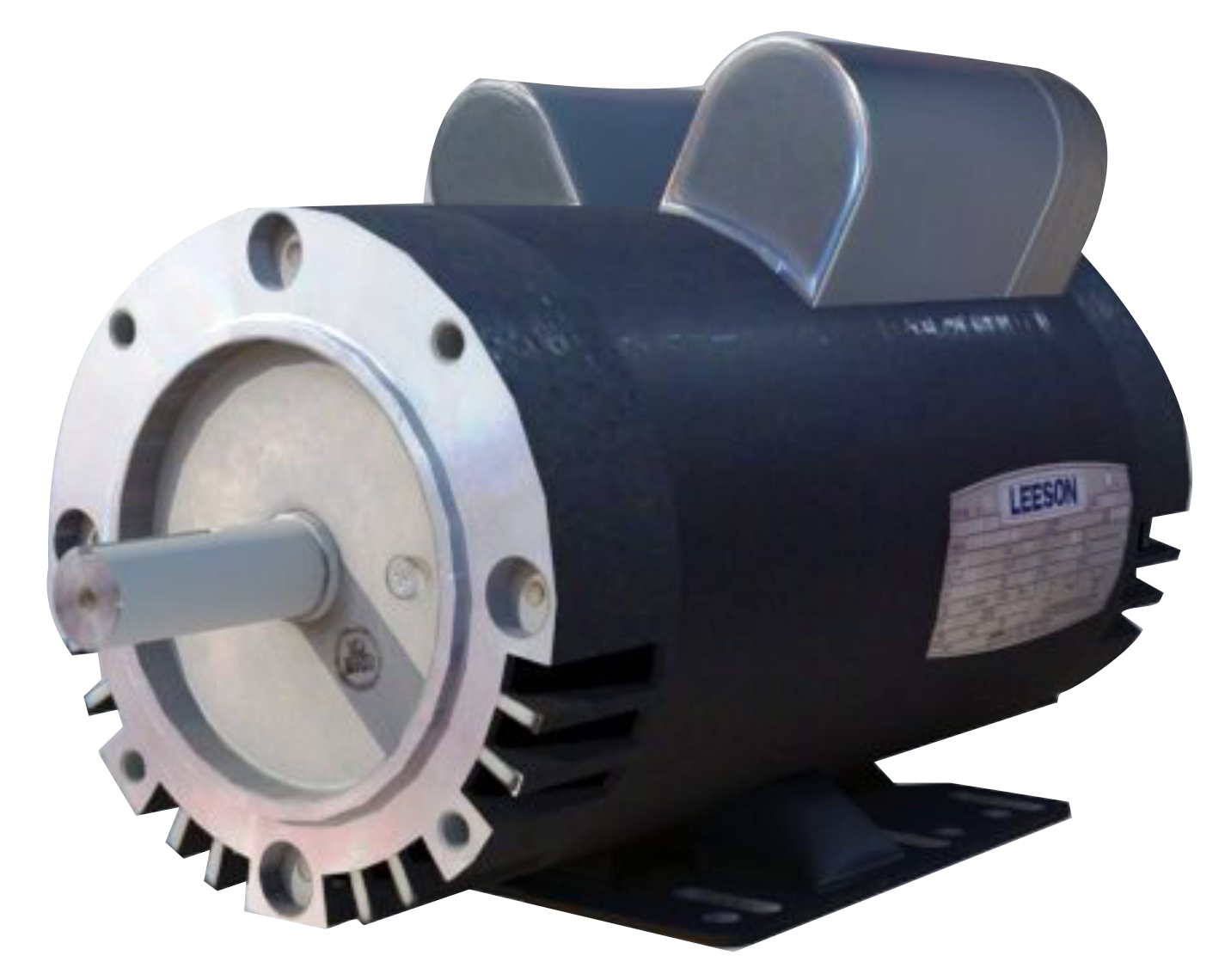

MOTOR Y BOMBAHIDRAULICA

Datos Generales
Datos Especificos

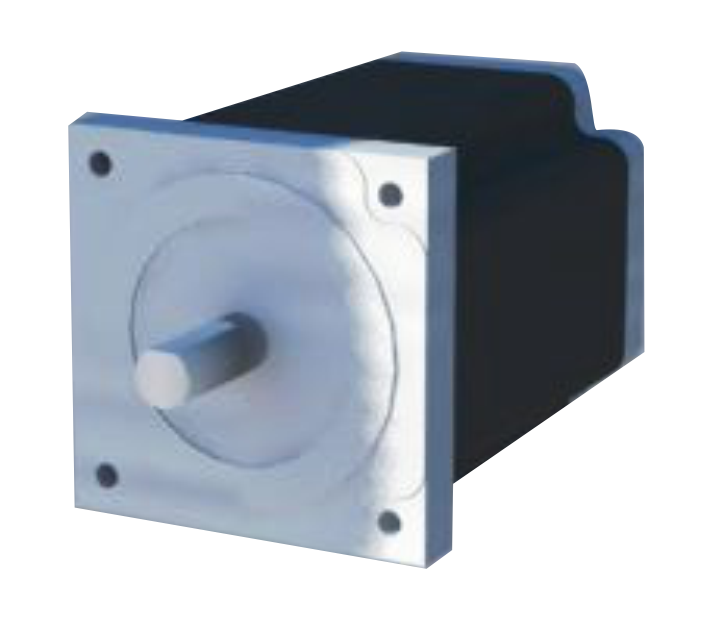

Motor
Bomba hidraulica
Presion

BOMBA HIDRAULICA
	Caudal total de la bomba hidraulica	Aprox GPM
	Fuerza total	Aprox kg
MOTOR
	Potencia de motor recomendada	Aprox HP
	Todos los datos de este modulo son aproximados, sirven como guia.

BOMBA HIDRAULICA
	Caudal de avance por cilindro	Aprox GPM
	Caudal de retroceso por cilindro	Aprox GPM
	Caudal total de la bomba hidraulica	Aprox GPM
	Tiempo de avance	Aprox seg
	Fuerza total	Aprox kg
MOTOR
	Potencia de motor recomendada	Aprox HP
	Todos los datos de este modulo son aproximados, sirven como guia.

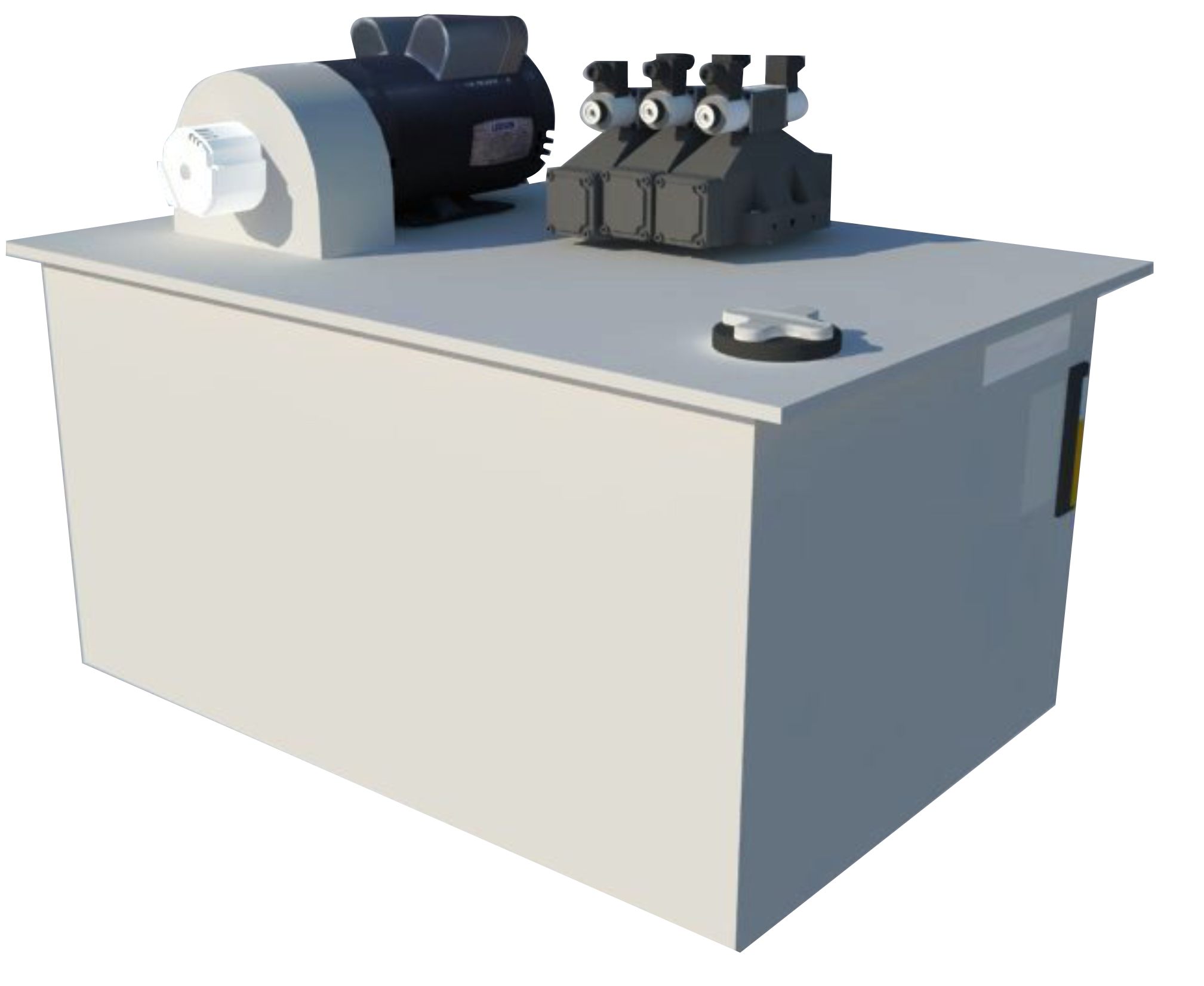

COMO FUNCIONA UNA UNIDAD HIDRAULICA HIDRAULICA...

NUESTRAS BOMBAS HIDRAULICAS

Previsualizacion de modelo	Marca	Tipo de bmba	GPM	Revoluciones por minuto(RPM)
		ENGRANAJES	0.95	1800
		ENGRANAJES	1.9	1800
		ENGRANAJES	2.85	1800
		ENGRANAJES	3.8	1800
		ENGRANAJES	4.76	1800
		ENGRANAJES	7.62	1800
		ENGRANAJES	9.5	1800

CALCULAR EL MOTOR

Si solo quieres calcular la potencia de motor aprox para tu requerimiento expecifico llena los campos y presiona calcular.

DATOS ESPECIFICOS

Presion

psi

Caudal total de la bomba hidraulica

GPM

MOTOR

Potencia de motor recomendada

Aprox HP

COMO FUNCIONA UNA BOMBA HIDRAULICA...

NUESTRAS BOMBAS HIDRAULICAS

Previsualizacion de modelo	Marca	Tipo de bmba	GPM	Revoluciones por minuto(RPM)
		ENGRANAJES	0.95	1800
		ENGRANAJES	1.9	1800
		ENGRANAJES	2.85	1800
		ENGRANAJES	3.8	1800
		ENGRANAJES	4.76	1800
		ENGRANAJES	7.62	1800
		ENGRANAJES	9.5	1800

CALCULAR LA BOMBA HIDRAULICA

Si solo quieres calcular lael caudal de la bomba hidraulica aprox para tu requerimiento expecifico llena los campos y presiona calcular.

DATOS ESPECIFICOS

Presion

psi

Potencia de motor

BOMBA HIDRAULICA

Caudal total de la bomba hidraulica

Aprox GPM

COMO FUNCIONA LA PRESION (PSI)

NUESTRAS BOMBAS HIDRAULICAS

Previsualizacion de modelo	Marca	Tipo de bmba	GPM	Revoluciones por minuto(RPM)
		ENGRANAJES	0.95	1800
		ENGRANAJES	1.9	1800
		ENGRANAJES	2.85	1800
		ENGRANAJES	3.8	1800
		ENGRANAJES	4.76	1800
		ENGRANAJES	7.62	1800
		ENGRANAJES	9.5	1800

CALCULAR LA PRESION

Si solo quieres calcular la presion aprox para tu requerimiento expecifico llena los campos y presiona calcular.

DATOS ESPECIFICOS

Potencia de motor

Caudal total de la bomba hidraulica

GPM

PRESION

Presion recomendada

Apro psi

TANQUE HIDRAULICO

Volumen Total Tanque

GAL

Volumen Total Tanque

m³

Volumen Total Tanque

in³

Volumen Total Tanque

Lts

Volumen Total Tanque

Ft³

Todos los datos de este modulo son aproximados, sirven como guia.

Si desea imprimir esta informcion presione aqui.......

Datos calculo de tuberia
Informe

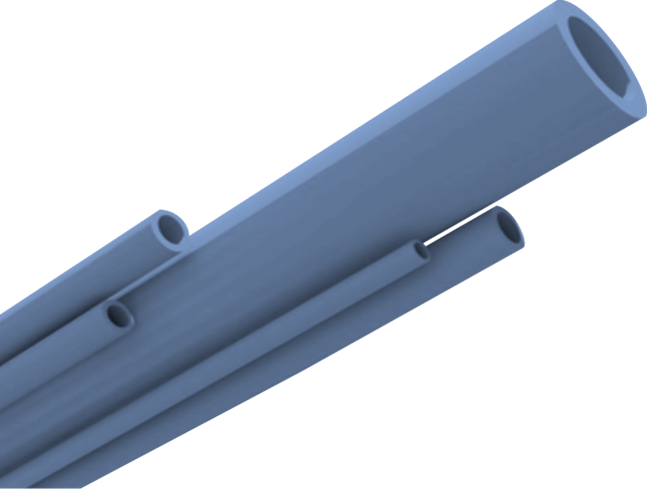

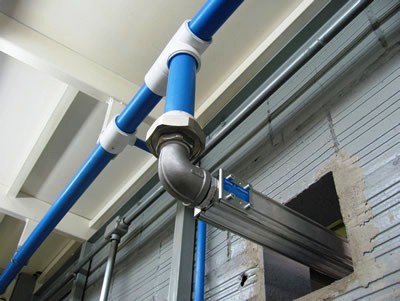

DIMENCIONAMIENTO DE LA TUBERIA
	Todos los datos de este modulo son aproximados, sirven como guia.
	CAUDAL EN CFM	cfm
	LONGITUD EQUIVALENTE TUBERIA	m
	(Δp) PERDIDA DE CARGA ADMISIBLE	bar
	PRESION MAXIMA	bar



DIMENCIONAMIENTO DE LA TUBERIA
	Caudal	m3/min
	Longitud equivalente tuberia	m
	(Δp) Perdida de carga admisible	bar
	Presion Maxima	bar
	DIAMETRO INTERNO	mm
